磨粒流究竟是怎么去除内孔毛刺的,我做了个3D模拟!

您现在的位置:首页>>新闻中心>>行业动态
访问量 : 1408
编辑时间: 2022-07-25 11:12:34
磨粒流

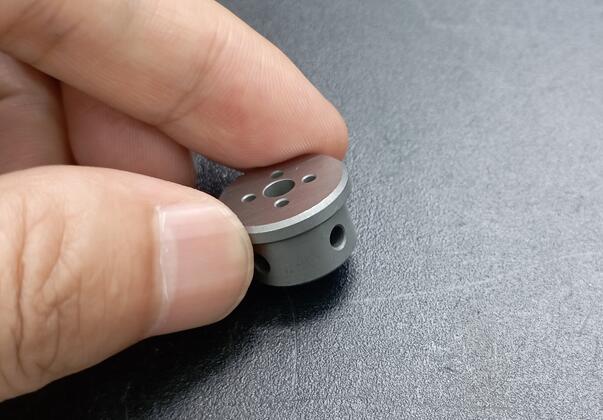

虽然现在磨粒流已经使用非常广泛了,但还是有些客户不太明白磨粒流去毛刺的原理,刚好借这个例子,给大家做了一个3D模拟,说一说磨粒流究竟是怎么去除内孔毛刺的。我这里是一个回油阀,这个回油阀不仅有交叉孔,也有几个直孔,都需要去毛刺。

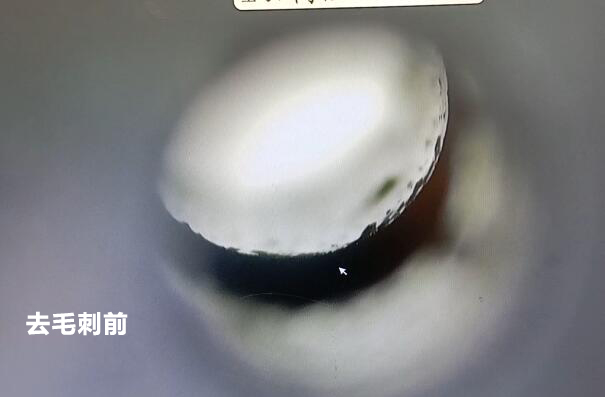

因为这个回油阀对公差的要求是1丝,所以孔内毛刺控制得不错,没有大毛刺,毛刺根部厚度都在0.1mm以内。这样去毛刺就比较方便了,使用磨粒流去毛刺的时候,虽然切削力比较大,一般稍大毛刺也能去除,但考虑精度问题,最好还是把毛刺根部厚度控制在0.1mm以内。


因为零件尺寸不大,所以我们用较小型的磨粒流设备即可,一次装夹10-15个,加工时间只有1.5分钟。算上装夹时间,也不会超过3分钟。即使按照10个装夹,18秒也可以处理一个,比人工要快5倍以上。而且不用担心内孔毛刺没有去干净或是划伤。

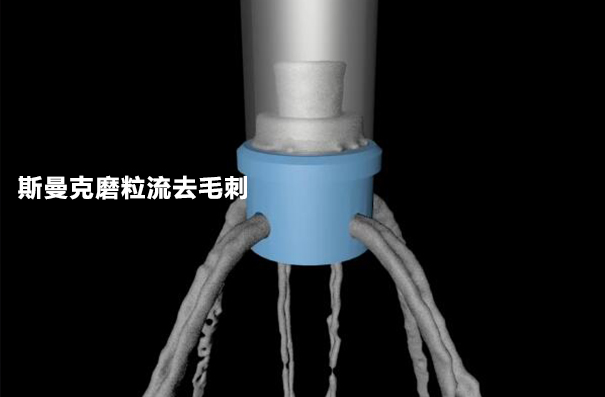

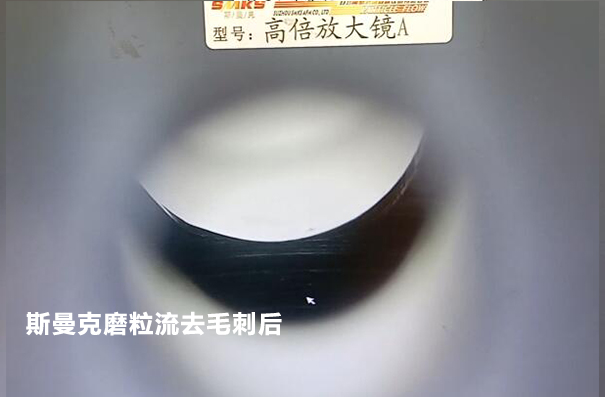

如上图所示,磨粒流加工过程中,流体磨料从主孔及旁边的小孔同时进入,然后挤出,这样无论是交叉孔位置毛刺,还是小孔内卷毛刺,都可以得到快速有效清理。去毛刺后,孔口公差影响半个丝。


当然,这种回油阀是比较普通的一种,孔径也比较大,正常用磨粒流去毛刺就行。而像发动机喷油器的回油阀,孔径极小,则需要专门的微孔抛光机来处理,同时作用于收紧流量,控制流量散差。
