内部小相交孔去毛刺,这个案例很有代表性

时间:2020-01-07 10:35 来源:未知 作者:admin 人气:
工件内部一些非常小的孔相交处形成的毛刺,确实是不好处理的,特别是一些1mm左右或更小的孔,人工又刮不到。目前理论上可供选择有三种解决方案,电解、热能、磨粒流,但前两种方案不仅存在环保上的问题,而且工艺本身也有一定的问题,可能会对毛刺周边区域造成侵蚀,而小孔本身孔径就不大,自然对公差要求就很高。所以,真正可执行的方案,就是使用磨粒流工艺。
下图是零件切开后的横截面:
小相交孔去毛刺

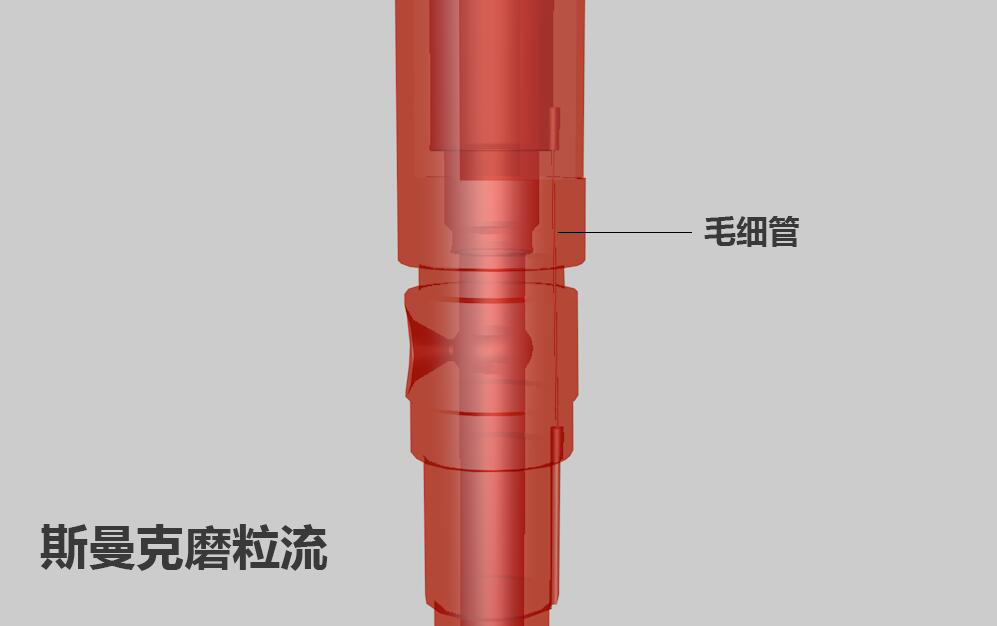

下图是零件内部结构图:
喷油器结构图

我们使用颗粒度非常细的液态磨料作为研磨介质,通过挤压力让液态磨料进入孔内,液态磨料中的微细颗粒具有极强的物理切削力,因毛刺部位异常于主体部分,所以会受到最大的压力和研磨力,而主体部分不受影响。磨粒流将毛刺去除后,可保持产品公差范围1个μ左右,精度极高。
磨粒流去除小孔内毛刺

在燃油喷射系统,如喷油器、共轨管,或是一些精密小阀体领域,内部小相交孔去毛刺的情况非常普遍,而这些领域已经有不少企业开始使用磨粒流设备去毛刺。在这些油气控制领域,内孔清洁度越高,产品可使用寿命越长,稳定性越好,对于汽车、航空航天、以及一些精密机械来说,有着非凡的意义。
