这种母头小孔去毛刺,用磨粒流的话1分钟几十个!

您现在的位置:首页>>新闻中心>>行业动态
访问量 : 536
编辑时间: 2022-07-04 09:48:11
磨粒流,小孔去毛刺

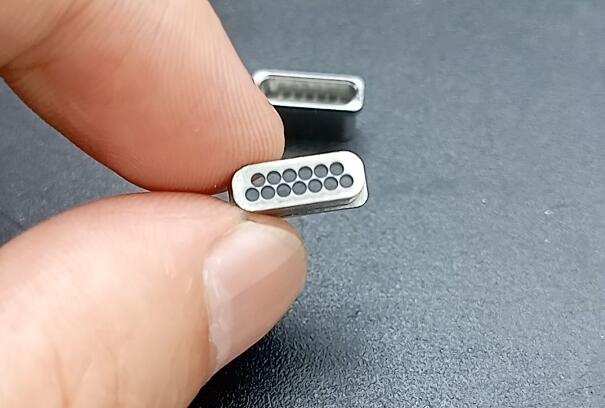

这种接插件母头看起来很简单,但加工的时候还是要注意很多问题。这个零件上的小孔孔间距非常小,所以加工的时候,一定要控制好毛刺。如果毛刺太大,那不管用什么方法,给这些小孔去毛刺都是非常灾难的。今天来分享一个磨粒流去毛刺的案例。


因为孔间距比较小,所以我们必须把孔口根本毛刺控制在0.1mm以内,用磨粒流去毛刺的时候,磨料只需要过一遍就行,整个工时,包括装夹、加工、取件的时间,也不会超过1分钟,一次可以同时为20-40个这样的零件小孔去毛刺,速度还是非常快的。

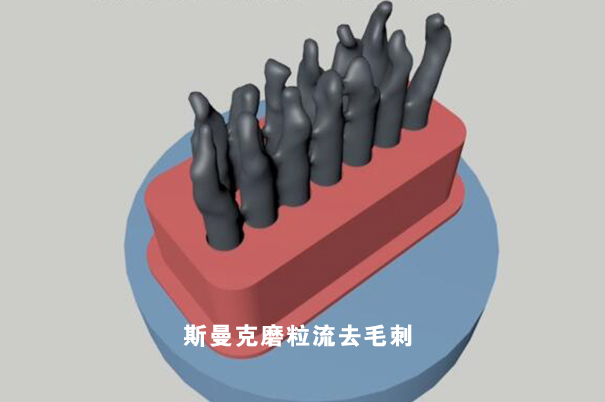

这种母头小孔去毛刺加工时,会被装夹在工装里,过程是封闭的看不到里面,所以我简单地做了一个三维动画模拟,磨料从母头小孔的底端进入,从头部挤出,只需要过一遍,毛刺都会被研磨掉。在这个过程中,不需要设备提供太大的压力,一般保持最低压力即可。

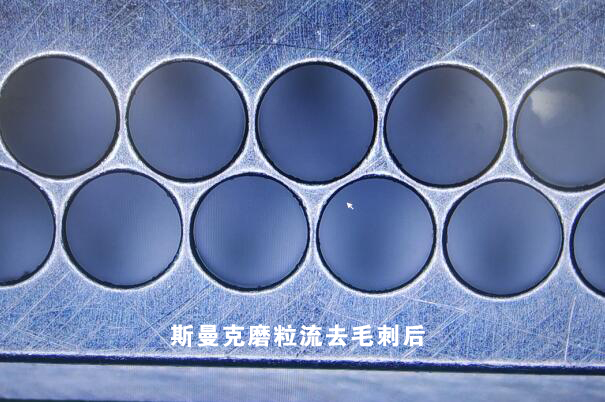

去毛刺后,孔径会扩大3μ左右,所以如果对精度要求较高,建议可以在打孔的时候,留个几微米余量,这样小孔去毛刺后就刚刚好。如果不能留余量,那就尽量把毛刺控制小一点,磨粒流加工的时候用更短的时间,去除量就会更少。

目前做这种母头的厂家也不少,因为这个零件单价还是可以的,有些厂家机器比较给力,刀具也换得勤,做出来的效果非常不错,毛刺控制得很好。但是有些厂家或者是因为机器不给力,或者是为了节省成本,做出来的毛刺就非常大,这样在去毛刺的过程中,就要花费大量的成本,而成品率还不高,其实是得不偿失的。有些精密件,该省的成本一点省不得。
