摇臂轴交叉孔去毛刺,磨粒流工艺加工后效果实拍!

您现在的位置:首页>>应用案例
访问量 : 1850
编辑时间: 2022-07-26 11:53:09
磨粒流,交叉孔去毛刺

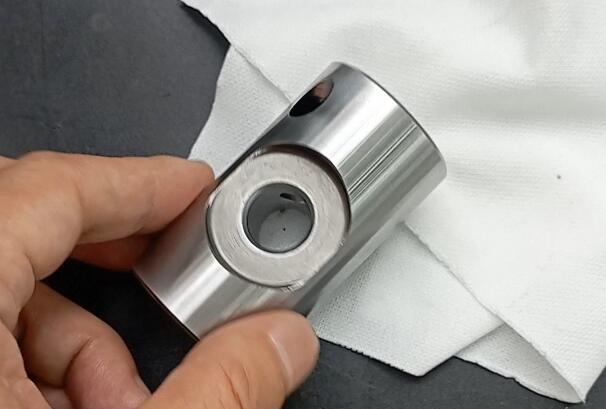

磨粒流用于汽车零部件去毛刺的案例虽然多,但这个零件值得好好说一说。燃油车经过上百年的发展,整车零部件虽然非常繁多,但单个零部件大都简单精巧。比如说这款重型卡车的摇臂轴,简单的几个孔就搞定了职能所需。虽然孔路并不复杂,但交叉孔去毛刺的要求却非常高。


因为摇臂轴所承担的传动任务是非常重的,如果交叉孔毛刺没有清理好,那么毛刺脱落会引发一系列的故障或风险。例如润滑失效带来剧烈磨损,毛刺堵住小孔等等。传统人工去毛刺当然可以操作,但人工去毛刺经常会有残留毛刺的现象,而且一般一个人工需要差不多2-3分钟才可以加工一个,效率不高。采用磨粒流设备给这种摇臂轴去毛刺,一次可以装夹2个,每次的加工时间只有90秒,比人工快4-5倍。最关键的是,交叉孔去毛刺后的效果特别理想。

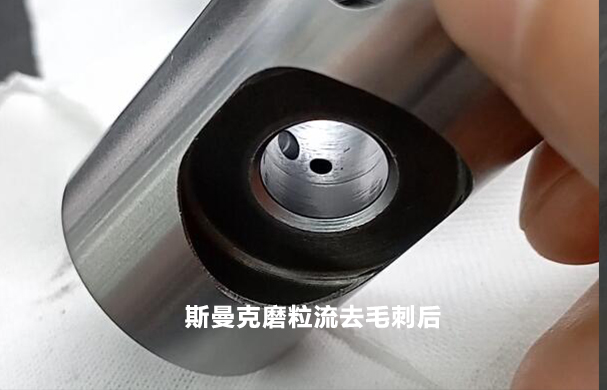

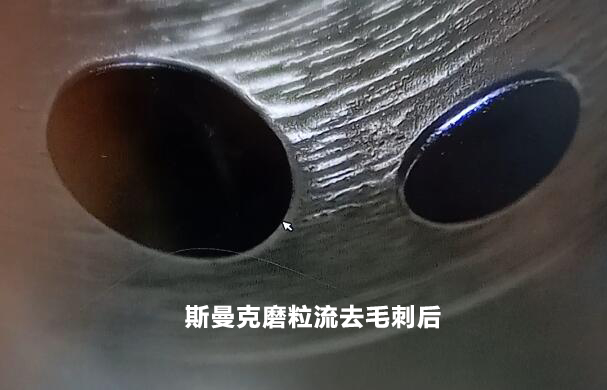

仔细看摇臂轴内壁上的小孔,孔口已经有了一个圆弧角,这对于油孔来说简直太有利了。圆弧角的存在,可以减少油体传输的阻力,加速传输效率,这是人工去毛刺无法带来的效果。而磨粒流去毛刺虽然可以让孔口倒圆,却并不会影响小孔尺寸太多,一般只会增大0.006mm左右,精度是非常高的。


磨粒流去毛刺时,通过液压单元提供动力。液压驱动单元由电动叶片泵组成。这个泵提供压力驱动磨料缸,压力最大12Mpa最小2Mpa。液压系统中带有一个调压阀,它可以实时调节工作和闭合系统压力,保证在机器不工作时压力迅速溢流,万一发生误操作的情况下系统不会出现过载。用来控制原件的阀体,例如控制阀、压力开关阀、保压阀等被安装在一个容易触及到的阀台上,方便维修与观察。

而我们的磨粒流设备在操作不当或发生故障时,PLC持续监控机床的所有系统。如果检测到任何警告或警报事件,故障的原因将显示在HMI屏幕上的一条文本消息中。所有的错误信息包括一个唯一的警报号码,一个简短警报的原因,以及一个潜在的纠正措施列表。
